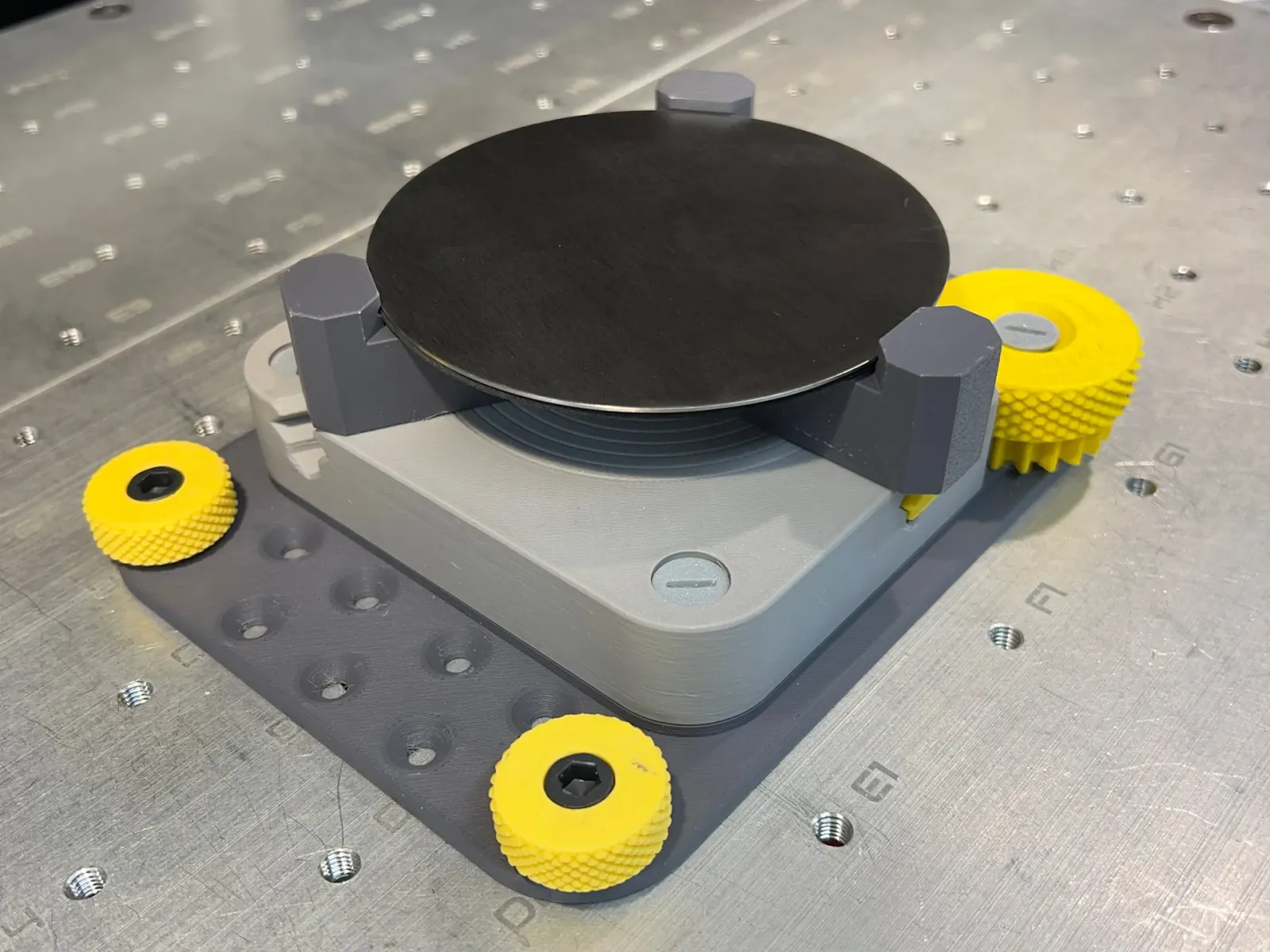

这套2爪/3爪/4爪台式卡盘台钳采用 100% 可打印设计，不需要任何五金件，全部零件打印好就能组装，非常适合在工作台上夹持各种工件。卡爪可拆卸更换：
- 2爪——适合夹持较长或矩形工件
- 3爪——适合夹持圆形工件
- 4爪——适合夹持方形工件
零件清单
- 底座——两种可选：一种安装孔在内部（先装底座再组装），一种安装孔在外部（外露螺丝底座占用工作台面积更大）。两种底座都通用于所有卡爪规格。
- 涡旋盘——只有一种，通用于所有卡爪规格。
- 顶板——2爪、3爪、4爪各一块。顶板自带裙边，打印后需去除，防止打印时边角翘起。
- 卡爪齿轮——2爪、3爪、4爪各一组，每一组齿轮都完全不同，组装时最容易出错的就是卡爪的朝向。
- 卡爪——可直接使用附带的卡爪，也可用底座 STEP 文件自行设计。
- 指轮——只有一种设计，通用于三种台钳。
- 螺丝组——共 8 颗：3 颗连接顶板与底座，4 颗连接卡爪与卡爪齿轮，1 颗连接指轮与底座。
卡爪组装（最难的一步）
- 把卡爪齿轮滑入顶板——每个卡爪齿轮都标有编号：2爪组标 #1、#3，3爪组标 #1–#3（上方带”3J”标记），4爪组标 #1–#4。插入时编号朝外，插入顶板后应能看到编号。编号按顺时针安装：以 4爪台钳为例（顶板圆孔朝向自己），#1 在 12 点方向、#2 在 3 点方向、#3 在 6 点方向、#4 在 9 点方向。安装涡旋盘时卡爪齿轮必须处在精确位置，否则台钳无法正常运作。
- 安装对齐工具——该工具用于在安装涡旋盘时让所有卡爪齿轮保持在精确位置。用最短的螺丝，把对齐工具固定到卡爪齿轮最内侧的孔上，确保齿轮编号与对齐工具上的编号一致。
- 润滑——台钳不润滑无法工作！在安装涡旋盘前，先给卡爪齿轮的齿及侧面凹槽滴几滴机油。
- 安装涡旋盘——把涡旋盘经顶板下方的支柱装入，涡旋面朝向卡爪齿轮。一边均匀施压，一边缓慢逆时针旋转涡旋盘，到正确位置时会”咔哒”卡入，涡旋盘与顶板底面完全齐平即到位。若涡旋盘卡歪，用台钳顶板一角轻敲桌面即可让它弹回。
组装台钳
- 涡旋盘装好后，把顶板装到底座上。底座四个支柱中有一个比另外三个粗，那是安装指轮的位置，并与顶板带缺口的角对齐。
- 把指轮装入顶板缺口角，应能顺着底座支柱轻松落下。
- 安装螺丝：将罩式（中长）螺丝装入指轮，将 3 颗较长螺丝装入顶板上的 3 个孔。
- 取下对齐工具（不再需要）。
- 安装卡爪：把所有卡爪按到卡爪齿轮上，并装入 4 颗短螺丝。
功能测试
安装正确的话，顺时针转动指轮台钳合拢，逆时针转动则张开。一般需要开合约 20 次后才会开始流畅运转。
注意事项
- 2爪台钳不能用对齐工具：装涡旋盘前，先把齿轮移动到中心位置。
- 卡爪齿轮没有限位挡块：打开过度齿轮会脱出，需要拆开重装。
- 建议用 PETG 打印螺丝，可避免螺丝断在底座里。
